電廠給水泵振動異常的原因有哪些？江蘇振迪檢測來為您解答！

電動給水泵是火電廠的重要輔機，給水泵出現故障或事故時將引起發電機組降低出力或停運造成發電量損失。而電站給水泵運行中出現最多、影響最大的就是振動。對振動的簡易診斷是根據設備的振動或其他狀態信息用普通的測振儀 自制的聽針通過聽、看、測等方式判斷給水泵振動的原因。

一、轉子質量不平衡引起的振動

當轉動部件的質量中心不在轉軸的幾何中心線上時機組啟動后轉動部件便會出現不平衡偏心力而引起泵組振動。

轉子不平衡引起的振動具有如下特征：

①振動值以水平方向?yàn)樽畲蠖S向振動不大;

② 振幅隨轉數升高而增大;

③振動頻率與轉速頻率相等;

④ 振動穩定性比較好與負荷變化關系不大。一般地在安裝施工和調試運行階段出現轉子質量不平衡的原因主要有：

a運行中局部腐蝕或磨損;

b局部破壞或有雜物堵塞;

c葉輪上零件松動或連接件不緊固;

d制造廠部件制造質量不高。為了保證轉動部件平衡對給水泵必須做動平衡試驗。

二、轉靜摩擦產生振動

轉動部分與靜止部分接觸接觸點的摩擦力反作用在轉子上迫使轉子激烈振動旋轉這是一種自激振動。這種振動的特征是：

1.振動不隨轉速增減而變化;

2.振動隨泵運行時間而增大。轉靜摩擦產生振動的主要原因：

①由于熱應力而造成泵體變形過大或彎曲;

②軸瓦頂部間隙過小或瓦蓋緊力過大造成軸與上瓦部分接觸;

③油內有雜質潤滑不良;

④泵體保溫厚度不夠上下泵殼存在溫差暖泵不均勻;

⑤電泵進出口管道安裝對口產生附加應力支架安裝錯誤影響管道熱膨脹;

⑥平衡盤有時也會引起給水泵的振動如果平衡盤的穩定性不好當工況改變時平衡盤失去穩定會產生左右較大的竄動造成泵軸有規則的振動同時也使動盤和靜盤產生摩擦;

⑦給水泵滑銷卡澀、貓爪松動等。

三、基礎剛度不夠引起的振動基礎灌漿不良地腳螺栓松動，墊片松動機座連接不牢固都將引起劇烈的強迫共振現象。

這種振動的特征：

1、有問題的地腳螺栓處的軸承座的振動最大且以徑向分量最大;

2、振動頻率為轉速的1、3、5、7等奇數倍頻率組合其中3倍的分量值最高為其頻域特征。

四、聯軸器異常引起的振動

聯軸器安裝不正泵和電機軸不同心泵與耦合器軸在找正時未考慮運行時軸向位移的補償量聯軸器螺栓間隙不均勻這些都會引起給水泵、電機振動。其振動特征為：

1、振動為不定性的隨負荷變化劇烈空轉時輕滿載時大振動穩定性較好;

2、軸心偏差越大振動越大;

3、電機單獨運行振動消失;

4、如果徑向振動大則為兩軸心線平行軸向振動大則為兩軸心線相交。

五、轉子的臨界轉速引起的振動

當轉子的轉速逐漸增加并接近給水泵轉子的固有振動頻率時給水泵就會猛烈地振動起來轉速低于或高于這一轉速時就能平穩地工作。在這種情況下只有一部分螺栓承受大部分扭矩這樣就使本來不該產生的不平衡力加到了軸上從而引起振動。這種振動的顯著特征就是： .

1、振動的頻率與轉速相等;

2、振幅隨負荷的增大而增大。

六、電動機是水泵運行的原動機電動機好壞直接關系到水泵運行的穩定。

電動機軸承損壞電動機內部磁力不平衡也會間接引起水泵的振動。安裝時如果磁力中心不準確會導致電機軸來回竄動會引起前置泵及耦合器的轉子跟著竄動從而導致泵組的振動。這種振動的明顯特征是：

1、水平方向振動不大軸向振動偏大;

2、隨著負荷及轉速的增大前置泵及耦合器的電機側振動增大而對主泵振動影響不明顯。

七、汽蝕現象引起的振動

給水泵的幾何安裝高度一定泵的汽蝕余量一定泵入口的壓頭減小壓力降低在水溫度恒定的條件下液體中氣體的氣化點降低使泵內發生了汽蝕現象。汽蝕過程本身就是一種反復沖擊和凝結的過程伴隨著很大的脈動，這些脈動如果頻率和泵的固有頻率相等就會引起泵的振動該振動又將促使更多的氣泡產生和破裂兩者相互激勵導致泵更強烈的振動。這種振動的重要原因就是：

1、施工時管道內部清潔度不夠或者運行時水內雜質太多導致給水泵入口濾網堵塞;

2、給水泵運行時低壓給水閥門沒有全開導致給水泵入口流量不足使泵入口壓力降低。

八、水泵啟動和停機、閥門啟閉、工況改變以及事故緊急停機等動態過度過程造成的輸水管道內壓力急劇變化和水錘作用等也常常導致給水泵組產生振動。

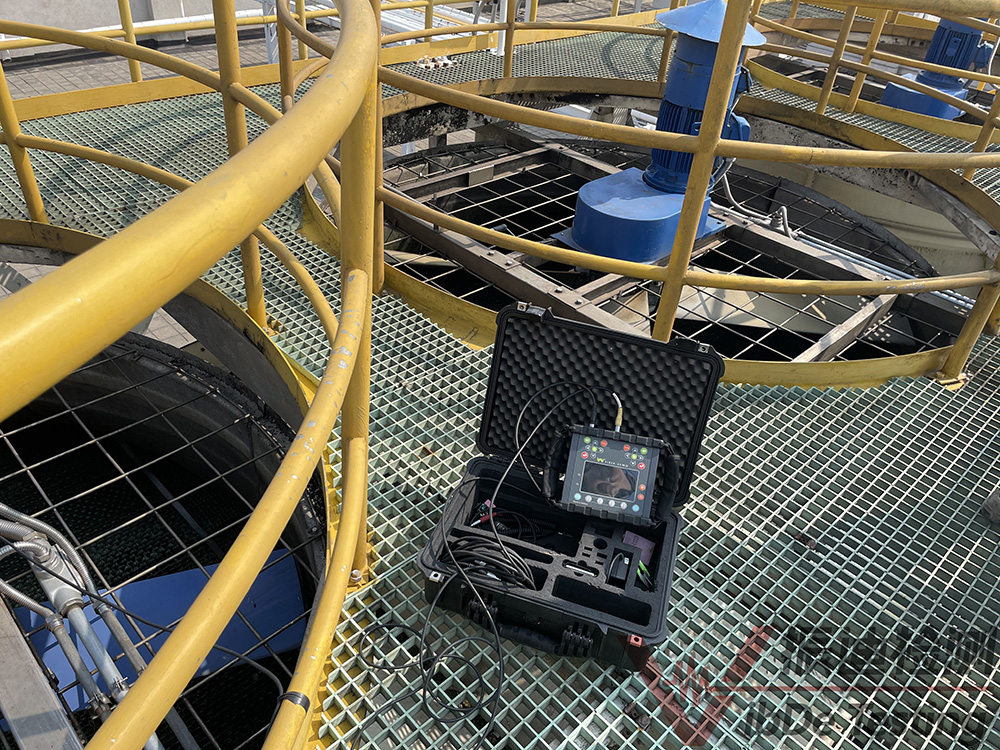

江蘇振迪檢測代理的進口振動分析儀有vibde X5振動分析儀、vibde X4振動分析儀和多通道在線振動分析儀，可以給企業解決由于振動問題而導致產品磨損的原因，歡迎新老顧客前來咨詢！
