文/ 發布于 : 2021-10-11 瀏覽次數：9822
振動監測中時間波形是最原始的振動信息源由傳感器輸出的振動信號一般都是時間波形。對于具有明顯特征的波形，可直接用來對設備故障作出初步判斷。例如，大約等距離的尖脈沖是沖擊的特征,削波表示有摩擦,正弦波主要是不平衡等。波形分析具有簡潔、直觀的特點，這是波形分析法的一大優勢。分析波形有助于區分不同故障。一般說來，單純不平衡的振動波形基本上是正弦式的;單純不對中的振動波形比較穩定、光滑、重復性好;轉子組件松動及干摩擦產生的振動波形比較毛糙、不平滑、不穩定，還可能出現削波現象;自激振動，如油膜渦動、油膜振蕩等，振動波形比較雜亂，重復性差，波動大。

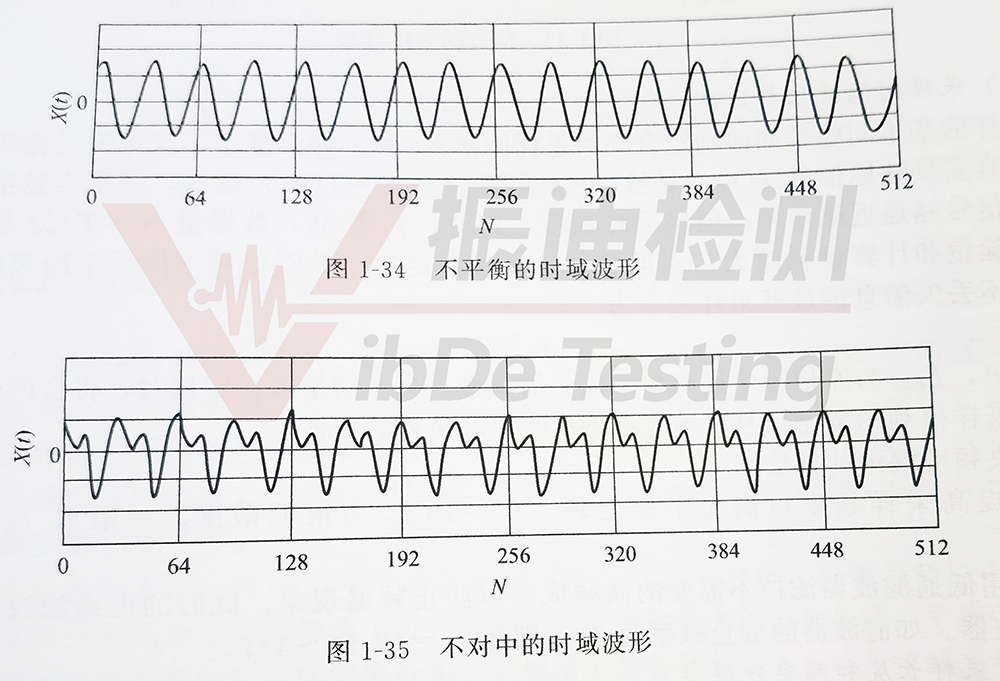

如圖1-34所示的波形基本上為一正弦波，這是比較典型的不平衡故障；如圖1-35所示的波形在一個周期內，比轉動頻率高一倍的頻率成分明顯加大，即一周波動兩次，表示轉軸有不對中現象。
