shou先在工作轉速下測量風機軸承中的zui大振幅Sa。對于懸臂式轉子,一般靠近葉輪一端的軸承振幅zui大。如果是在縱向,橫向和軸向等三個方向測量軸承振動是,則應取縱向或橫向中的zui大值。

　　通風機停機后,在靠近振動zui大的軸承一側的輪盤上劃一個配重圓,將所劃的圓分成六等分或八等分,并按順序在各等分點上標以1,2,3,…..6等號碼，然后，按下列經驗公式近似地求出試加配重Wg小于或等于250*Sa*G/D*(3000*3000/N)

　　Sa-未加配重時的zui大初振幅mm

　　G-轉子的質量

　　D-配重圓直徑

　　N-轉子公稱轉速(r/min)

　　將所求的試加配重W不許用軟金屬,用可卸的，牢固可靠的方法固定在1點上。注意不許固定在葉片上。這時，啟動通風機測出并記錄軸承振幅S2，S3.。S6，zui后取下配重W。

　　根據測量振幅的記錄，以振幅S為縱坐標，以配重圓等分點為橫坐標，在直角坐標上繪制一光滑曲線，可見，精確測量結果所作出的曲線為正弦曲線，且Samix和SAmax應在轉子的對稱位置上。

　　如果采用加重法，則曲線上的Smin點為加平衡配重的位置，如果采用去重法，則Smax點為除去不平衡重量的位置。

　　試加配重作完以后，再作平衡配重。為求出平衡配重P1，需按以下公式先求出平均振幅SP，SP等于1/2smin+1/2Smax，當平均振幅Sp小于或等于zui大初振幅Sa時，P1=Sp*W/Sp-Smin，當平均振幅Sp大于zui大初振幅Sa時P1=(Sp-Smin/Sp)*W 取P1和稍大于或稍小于P1的若干塊不同重量的配重，每啟動一次轉子，輪流地將各配重固定在M點上，并測量加各個配重時的振幅S1 S2。。。然后以配重量為橫坐標，以振幅S為縱坐標，繪出曲線。由圖可見，兩直線的交點S處的配重P和振幅S即為所求的平衡配重和振幅。

　　如所求的振幅S符合要求時，即可將平衡配重P以加重法或去重法進行不平衡度的消除。

　　如果需要在另一端找動平衡時，應按上述操作程序在另一端反復操作，一直到轉子兩端的軸承上的振幅都同時符合要求為止。

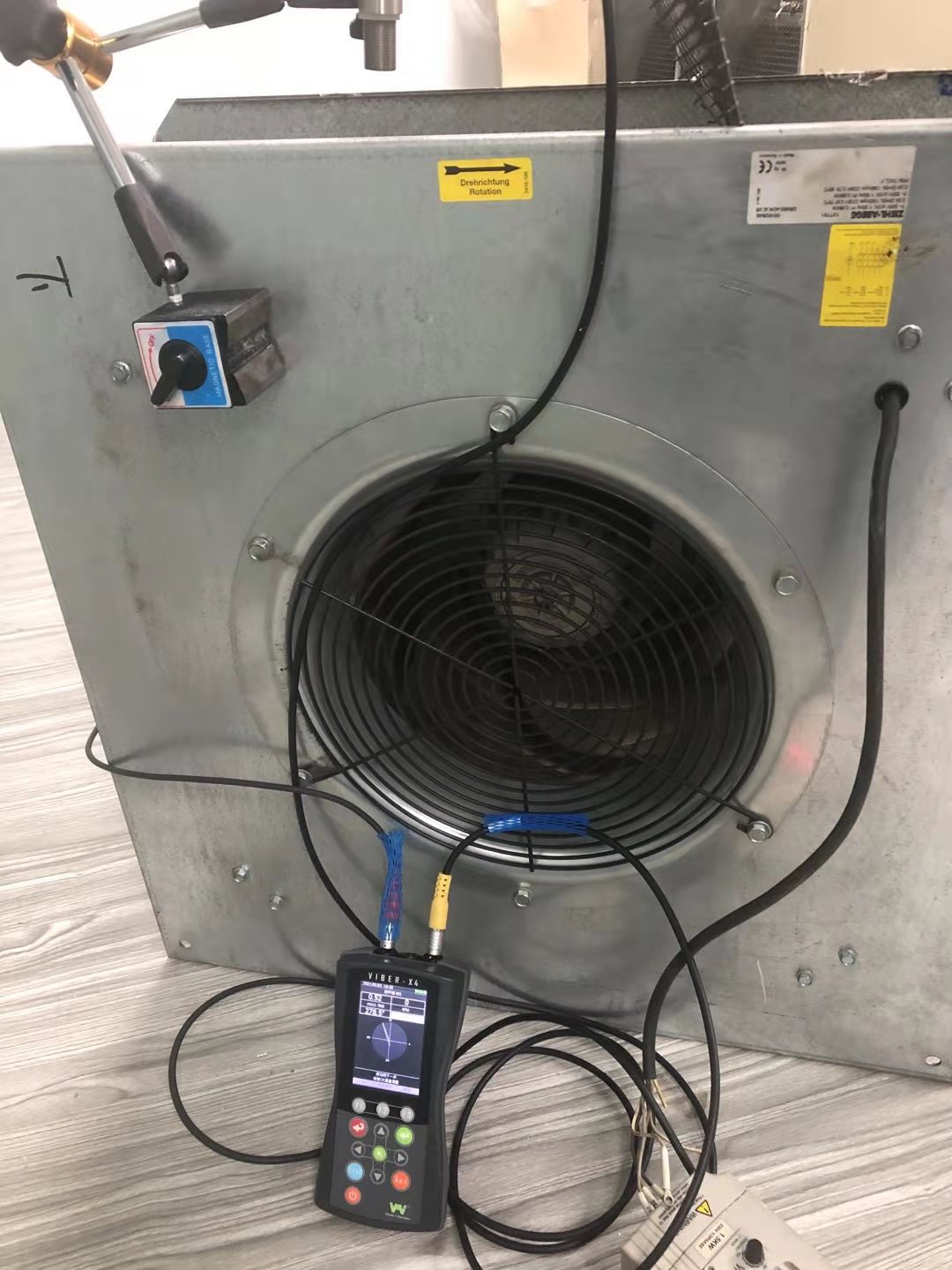

　　振迪檢測動平衡實操案例

　　空氣斜槽風機動平衡處理過程。先空機試驗振幅為Max0.59mm，先靜平衡試加配重后，振幅為Max0.31mm靜平衡振動，找一配重圓進行動平衡試驗，各點振動值為，1點S-0.59，2點-0.48，3點-0.32，4點-0.135，5點-0.25，可以看到應該加在四點，將配重焊接好后振動為0.32，應該是加配重焊接后重量過大將加配重處用角磨機進行打磨試轉振動為0.24，再打磨為0.11，再打磨為0.14，重量已過少用電焊加一點，試轉后為0.065，已達到要求將端蓋密封加上固定牢固，再試轉0.085，工作完成。
